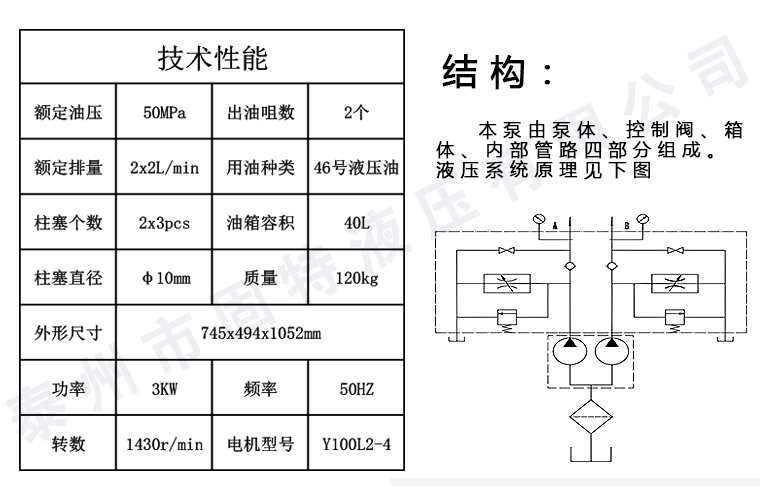

张拉油泵是为预应力千斤顶提供张拉动力的专用设备，主要用于桥梁、公路、建筑等预应力混凝土结构施工领域。其常见型号ZB 2×2/50中，“ZB”为设备代号，数字分别代表每分钟供油量2升、双油路供油及额定油压50MPa [3]。该设备由电动机驱动自吸式轴向柱塞泵，通过斜盘与回程弹簧配合六个柱塞形成两条独立油路，配套控制阀组包含节流阀、卸荷阀、持压阀和安全阀，可调节流量、保持压力稳定并保障系统安全。

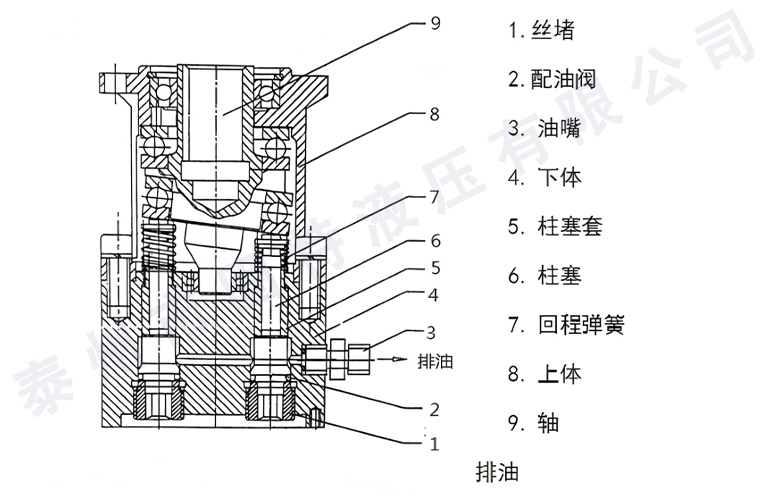

该泵是自吸式轴向柱塞泵，电机带动轴9，通过轴上斜盘将柱塞压入柱塞套内，而回程弹簧7将柱塞升起，达到柱塞往复运动，实现吸排油的目的，泵体结构图见下图：

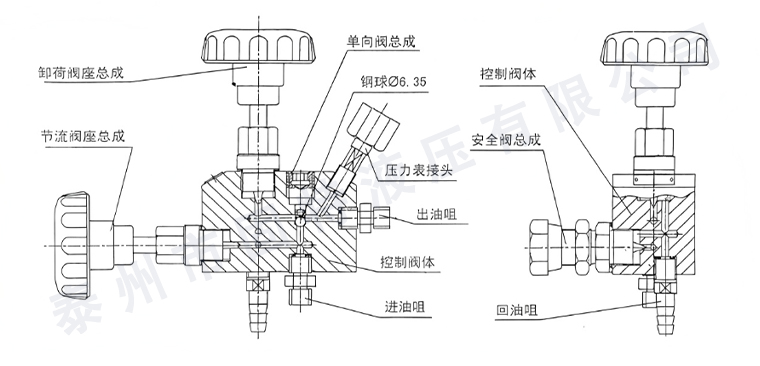

该泵由左、右两个结构相同的阀体组成，每一阀体由节流阀、卸荷阀、单向阀、压力表、安全阀、进油咀、回油咀、出油咀组成，见下图节流阀是可调锥式阀，用于调节进入工作缸的流量。卸荷阀是可调截止阀，打开一卸荷，关闭一供油。单向阀是球式单向阀，用于保证工作系统的压力。安全阀是可调式溢流阀，可调节系统压力，出产时均调到50MPa。

安全注意

1. 电源接线要加接零线，并随时检查各处绝缘情况，以免触电；使用时应经常检查电源线的连接或开头接触是否可靠，防止电动机因缺相运行而烧毁。

2. 油管与接头要按规格要求制造，并随时检查，以免发生爆裂事故，油泵带压时不得拆卸接头、管路及油表。

3. 压力表要随时检查，以防失灵而造成事故。

4. 开车前应先打开控制阀（空载启动）。使用时应检查安全阀调整压力是否适当，并经常保证灵敏可靠。

5. 装在上体的轴承应根据情况及时更换润滑油。

6. 油面过低时泵体内平面轴承露出油面时不得长时间带压工作。
