结构与工作原理‌

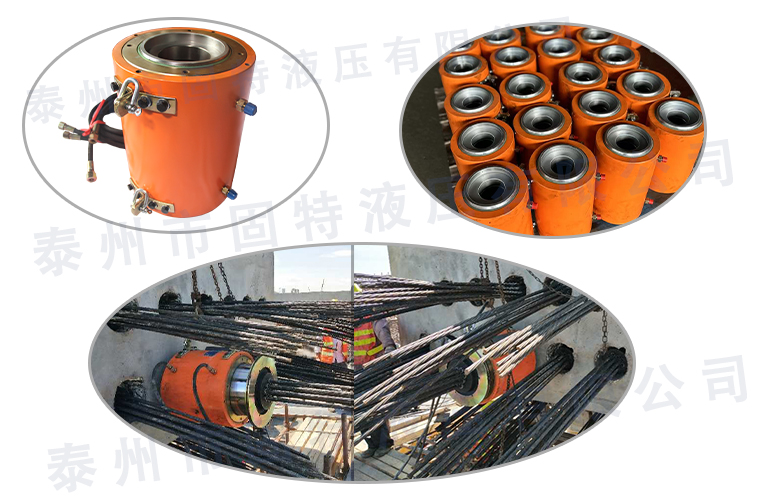

穿心式千斤顶通常采用双液压缸结构，主要由张拉缸、顶压活塞、弹簧以及连接套、撑套等部件组成。‌其工作原理分为两个主要阶段：张拉阶段与顶压锚固阶段。在张拉预应力筋时，张拉缸油嘴进油，顶压缸油嘴回油，使连接套和撑套顶住锚环，同时张拉缸带动工具锚移动，实现对预应力筋的张拉。‌顶压锚固时，在保持张拉力稳定的条件下，顶压缸油嘴进油，推动顶压活塞将锚具夹片强力压入锚环内完成锚固；随后液压系统回程，顶压活塞在弹簧作用下复位。‌

主要特点与优势‌

适应性强‌：穿心式千斤顶适用于张拉采用JM12型、XM型等多种锚具的预应力钢丝束、钢筋束和钢绞线束。‌‌通过配置撑拉杆等附件，也可作为拉杆式千斤顶使用，是当前最常用的预应力筋张拉设备。‌‌

技术成熟系列化‌：已形成张拉力从180kN至2000kN的系列产品。‌‌主流产品包括前卡式千斤顶与普通穿心式两大分支，其中前卡式主要用于初张拉和单根锚具张拉，普通穿心式主要用于群锚整体张拉。‌‌

‌性能持续提升‌：现代穿心式千斤顶采用新型密封件和特种合金钢缸体材料，提升了密封性和使用寿命。‌‌YCW系列等轻型千斤顶采用轻量化设计，兼具体积小、重量轻的特点。‌‌数字式千斤顶通过集成传感器，可实时精确显示张拉力值，有效解决了传统压力表读数误差问题。‌‌
